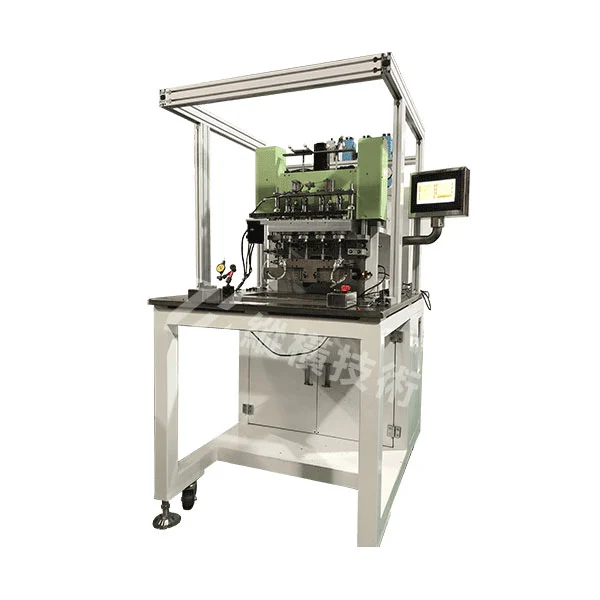

MICRO-FINE WIRE Precision Row Winding Machine

„Micro-Fine Wire Precision Row“ apvijos aparatas yra profesionali įranga, naudojama tiksliam mikrokeruotojo laidų apvijimui.

Įrangos savybės

Didelio tikslumo vielos išdėstymas: jis gali labai tiksliai išdėstyti smulkius laidus. Laido išdėstymo tikslumas gali pasiekti mikronų lygį. Pvz., Vielinio išdėstymo tarpo tikslumą galima valdyti per ± 0. 01 mm, užtikrinant, kad žaizdos ritės būtų sandariai ir tvarkingai išdėstytos, tenkinančios griežtus tikslios elektroninės įrangos ritinių reikalavimus.

Prisitaikykite prie smulkaus vielos skersmens: Specialiai sukurtas smulkių laidų apdorojimui, vielos skersmuo, kuris gali būti suvyniotas, paprastai yra nuo 0,01-0. 2 mm, pavyzdžiui, labai smulkūs emaliuoti laidai ir tt Šis vielos skersmens diapazonas yra tinkamas mažiems, aukšto tikslumo elektroniniams komponentams.

Tiksli įtempimo valdymas: įrengta tiksli įtempimo valdymo sistema. Kadangi smulkius laidus lengva sulaužyti, įtempimo kontrolė yra labai svarbi. Įtempimo jutiklis realiuoju laiku stebi vielos įtempimą ir gali tiksliai sureguliuoti įtempimą, kad užtikrintų, jog viela nesulaužys dėl per didelės įtempimo vingiavimo proceso metu, ir jis nesukels chaotiško laidų dėl per mažai įtempimo.

Taikymo sritys

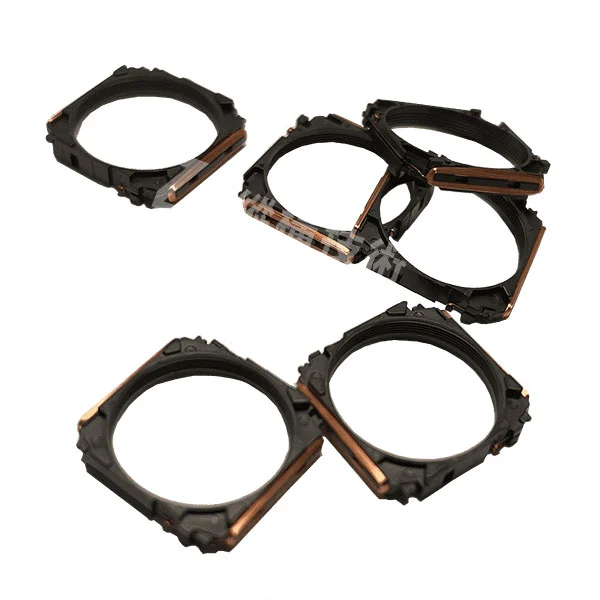

Elektroninė komponentų gamyba: Gaminant mažus induktorius, didelio tikslumo transformatorius ir kitus elektroninius komponentus, būtina vingdyti smulkių vielos ritinių. Ši apvijos mašina gali užtikrinti ritinių kokybę ir našumą. Pvz., Jis naudojamas kai kurių mažų induktorių ritinių apvijavime išmaniuosiuose telefonuose.
